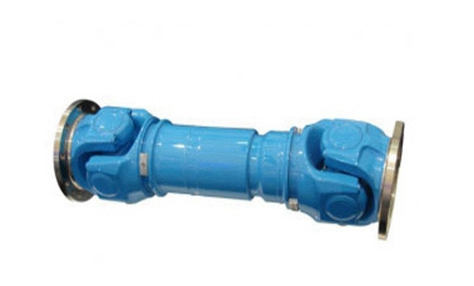

短伸縮焊接式萬向聯軸器是一種常用的聯軸器。利用其結構的特點能使不在同一軸線或軸線折角較大或軸向移動較大的兩軸等角速連續回轉，并可靠地傳遞轉矩和運動。能廣泛應用于冶金、起重、工程運輸、礦山、石油、船舶、煤炭、橡膠、造紙機械及其它重機行業的機械軸系中傳遞轉矩。
短伸縮焊接式萬向聯軸器的主要特點為：
1.具有較大的角度補償能力。
2.結構緊湊合理。SWC-DH型采用整體式叉頭，使運載具可靠性。
3.承載能力大。與回轉直徑相同的其它型式的聯軸相比較，其所傳遞的扭矩大，此對回轉直徑受限制的機械設備，其配套范圍具優越性。
4.傳動效率高。其傳動效率達98-99.8％，用于大功率傳動，節能效果明顯。
5.運載平穩，噪聲低，裝拆維護方便。
短伸縮焊接式萬向聯軸器基本參數與主要尺寸：
| 型號 |
回轉 直徑 D |
公稱轉矩 Tn /N.m |
疲勞轉矩 Tf kN.m |
軸線折角 β |
伸縮量 Ls |
尺寸 | 轉動貫量I kg·m2 | 質量G kg | |||||||||||
| Lmin |
D1 (js11) |
D2 (H7) |
D3 | Lm | n-d | k | t |
b (h9) |
g | Lmin |
增長 100mm |
Lmin |
增長 100mm |
||||||
| SWC180DH1 | 180 | 12.5 | 6.3 | ≤25 | 75 | 650 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | - | - | 0.165 | 0.0070 | 58 | 2.8 |
| SWC180DH2 | 55 | 600 | 0.162 | 56 | |||||||||||||||
| SWC180DH3 | 40 | 550 | 0.160 | 52 | |||||||||||||||
| SWC225DH1 | 225 | 40 | 20 | ≤15 | 85 | 710 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9.0 | 0.415 | 0.0234 | 95 | 4.9 |
| SWC225DH2 | 70 | 640 | 0.397 | 92 | |||||||||||||||
| SWC250DH1 | 250 | 63 | 31.5 | ≤15 | 100 | 795 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6 | 40 | 12.5 | 0.900 | 0.0277 | 148 | 5.3 |
| SWC250DH2 | 70 | 735 | 0.885 | 136 | |||||||||||||||
| SWC180DH1 | 285 | 90 | 45 | ≤15 | 120 | 950 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15.0 | 1.876 | 0.0510 | 229 | 6.3 |
| SWC180DH1 | 80 | 880 | 1.801 | 221 | |||||||||||||||
| SWC180DH1 | 315 | 125 | 63 | ≤15 | 130 | 1070 | 280 | 185 | 219 | 180 | 10-23 | 32 | 8 | 40 | 15.0 | 3.331 | 0.0795 | 346 | 8.0 |
| SWC180DH1 | 90 | 980 | 3.163 | 334 | |||||||||||||||
| SWC180DH1 | 350 | 180 | 90 | ≤15 | 140 | 1170 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8 | 50 | 16.0 | 6.215 | 0..2219 | 508 | 15.0 |
| SWC180DH1 | 90 | 1070 | 5.824 | 485 | |||||||||||||||
| SWC180DH1 | 390 | 250 | 125 | ≤15 | 150 | 1300 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8 | 70 | 18.0 | 11.125 | 0.2219 | 655 | 15.0 |
?
